Unterirdische Tore – ausführlicher Leitfaden zur Technologie von Toren, die unter der Erde verborgen sind

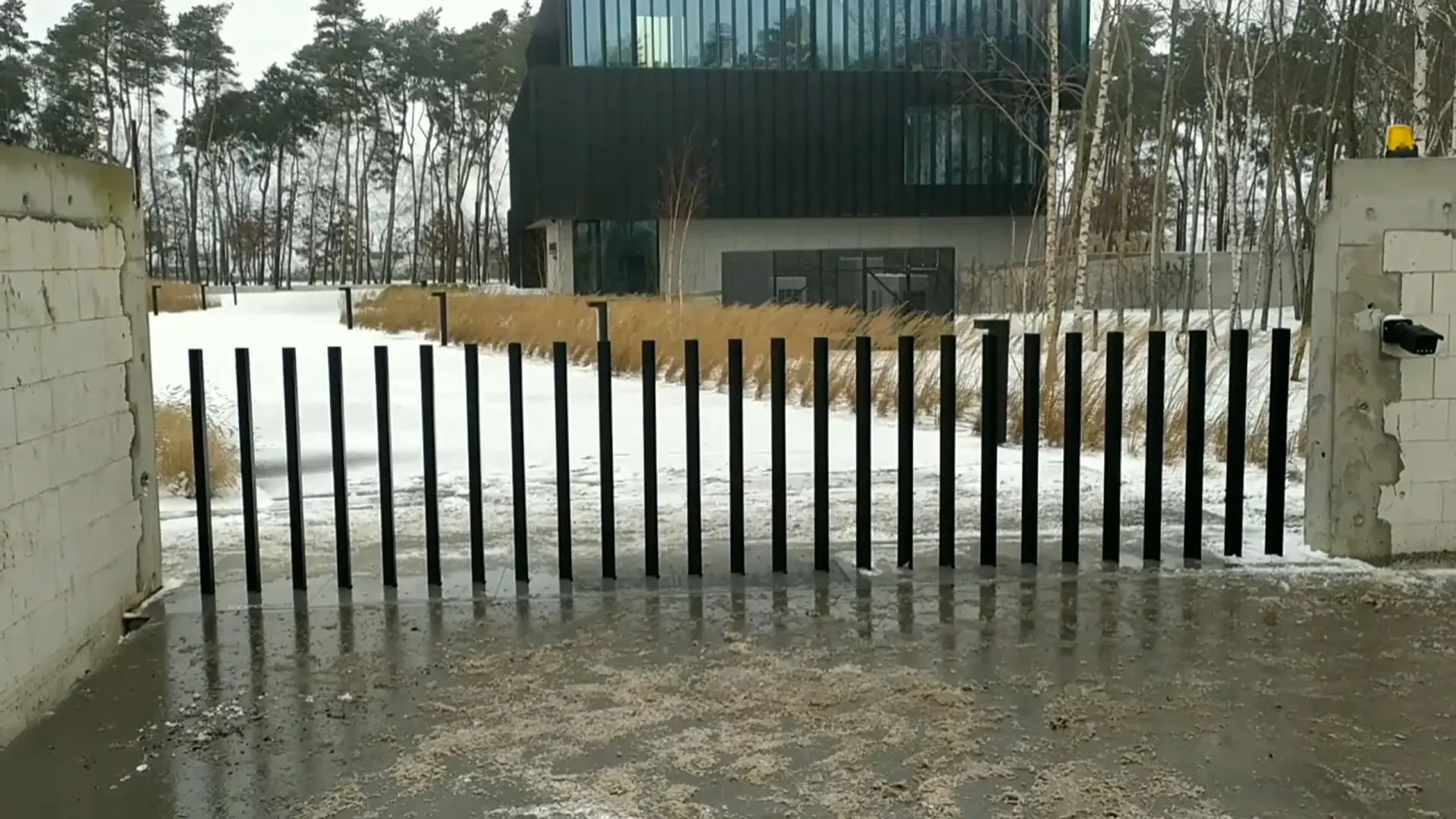

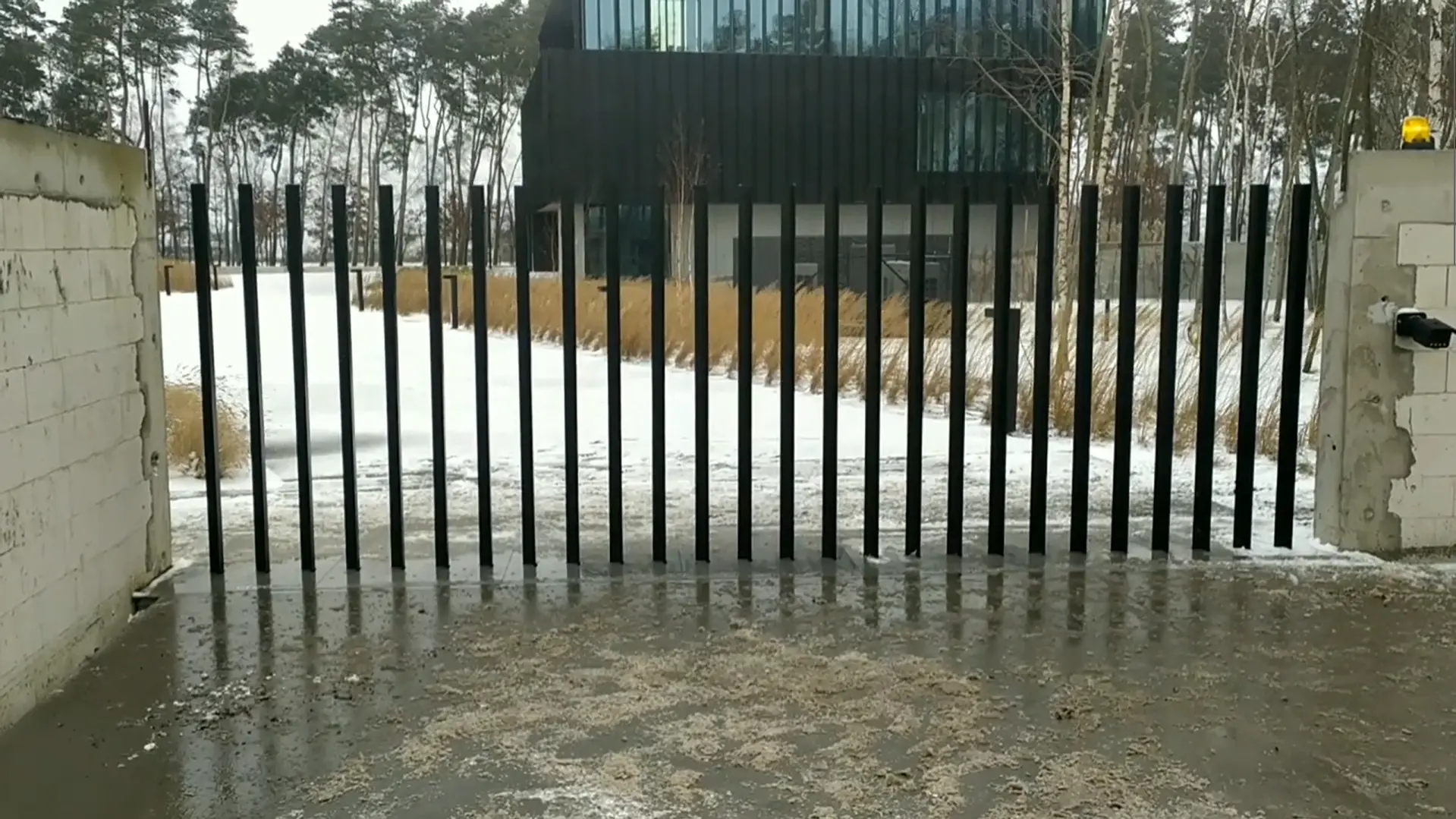

Die Geschichte dieser Art von Einfahrtkonstruktion ist noch nicht lang, aber innerhalb weniger Jahre hat sich die Vorstellung davon, wie eine moderne Grundstücksbegrenzung aussehen sollte, deutlich verändert. Das underground gate erschien erstmals im Jahr 2020 im Angebot des Unternehmens, und zwar als völlig neue Konstruktion, für die es zu diesem Zeitpunkt kein direktes Vorbild auf dem Markt gab. Das Unternehmen war dabei nicht nur Verkäufer, sondern gleichzeitig Erfinder, Hersteller und Montagebetrieb, was sich bei einem neuen und technisch anspruchsvollen Produkt als entscheidend erwies – ohne eigene Entwicklung und eigene Montage wäre es nicht möglich gewesen, das Produkt innerhalb kurzer Zeit zu perfektionieren. Im Laufe mehrerer Betriebsjahre zeigten sich sowohl die Vorteile als auch die Schwachstellen dieser Lösung, und viele davon führten zu Konstruktionsänderungen, die heute als Standard gelten. Das underground driveway gate wird dabei häufig als Verbindung zweier scheinbar gegensätzlicher Welten beschrieben: Mit seiner Optik knüpft es an moderne Architekturtrends an, während sein Funktionsprinzip an mittelalterliche Festungen erinnert, deren Tore nur schwer zu überwinden waren. Das heutige unterirdisches Tor dient selbstverständlich nicht mehr der Verteidigung, sondern vielmehr dazu, die Einfahrt zum Grundstück sauber und minimalistisch wirken zu lassen. Das underground retractable gate wird aus diesem Grund heute eher als ästhetisches Element denn als Verteidigungsanlage wahrgenommen, und Architekten integrieren es sehr häufig in ihre Projekte, insbesondere dort, wo der Blick auf die Fassade des Hauses durch keine sichtbare Konstruktion gestört werden soll.

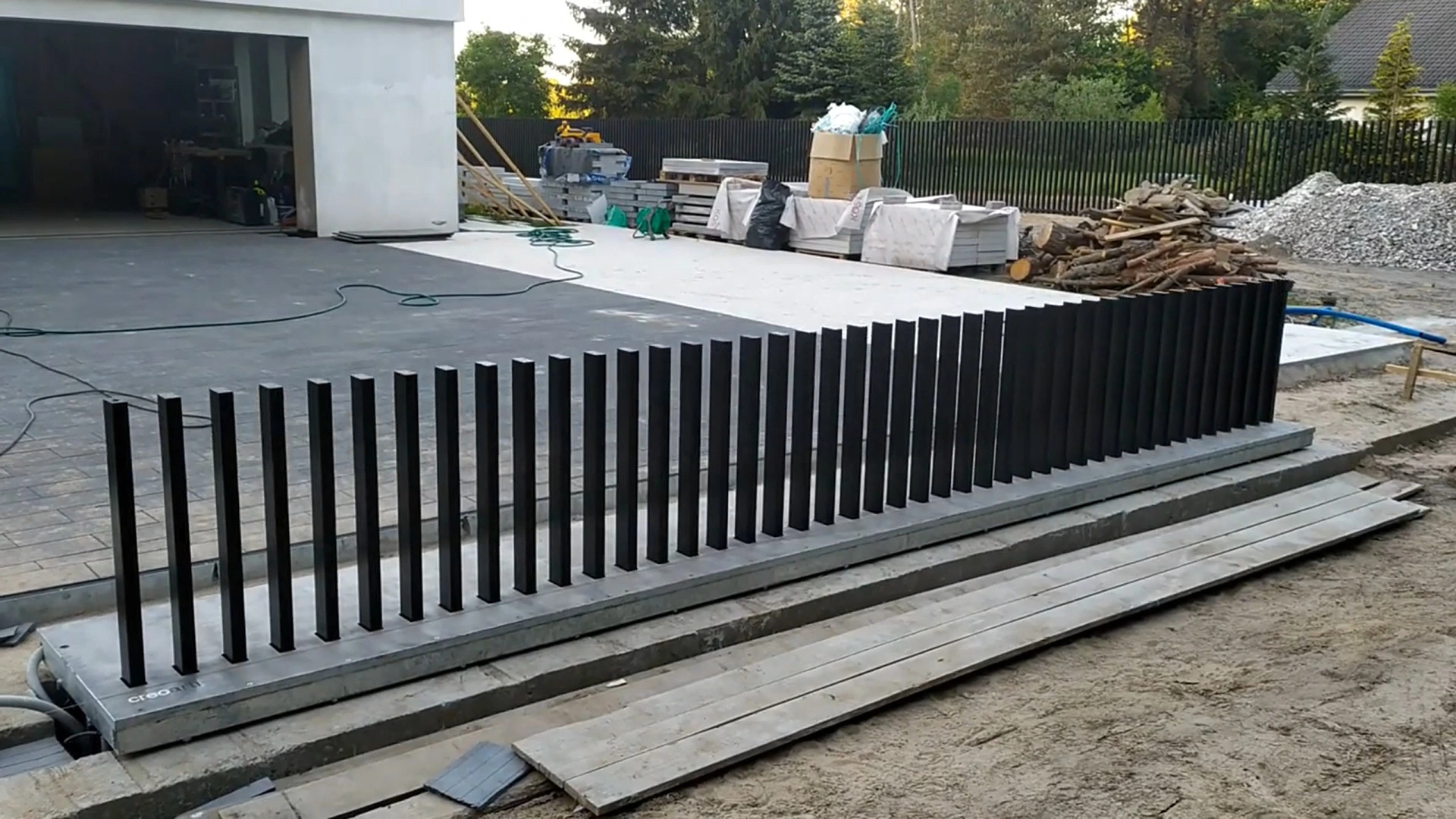

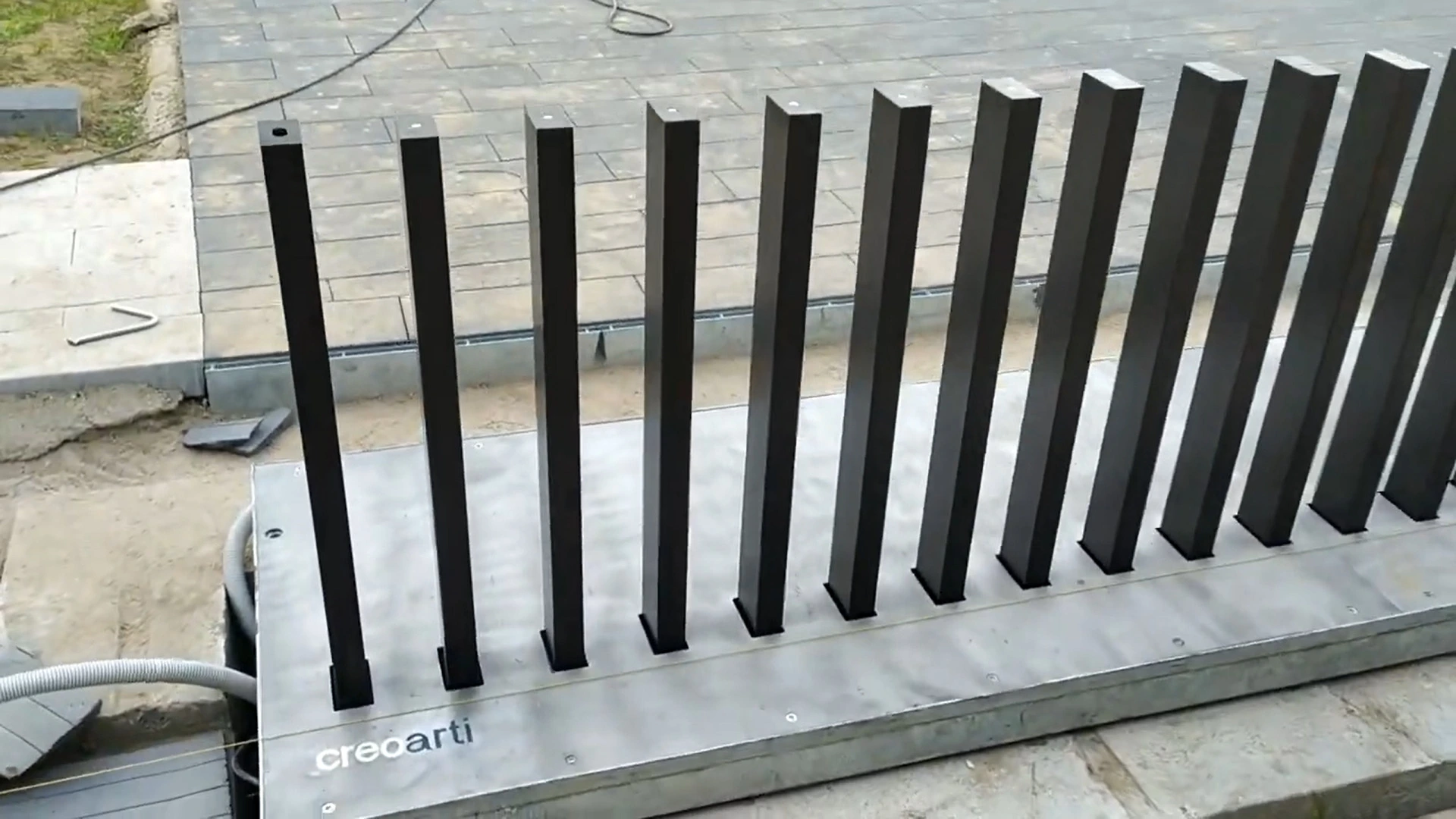

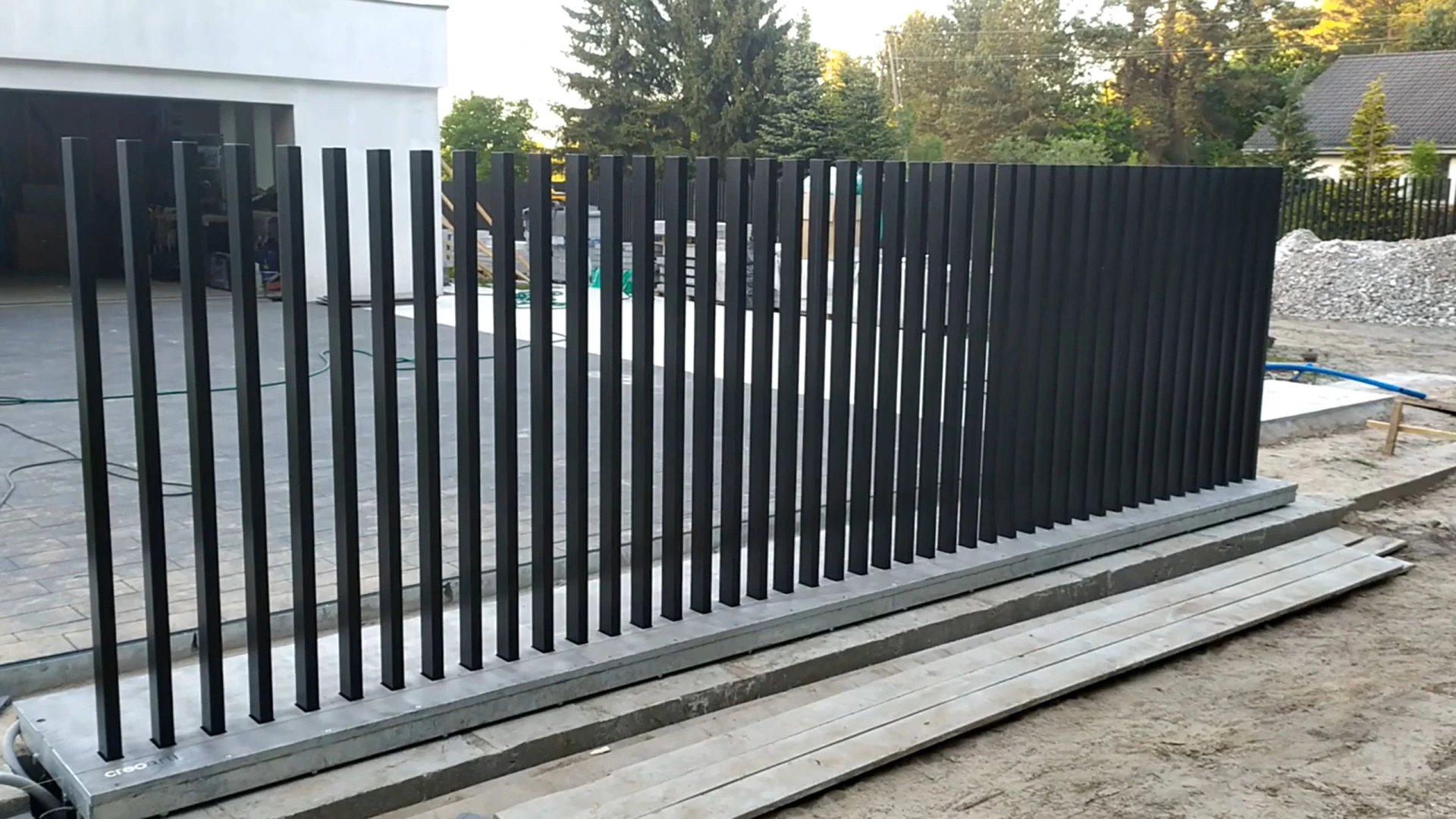

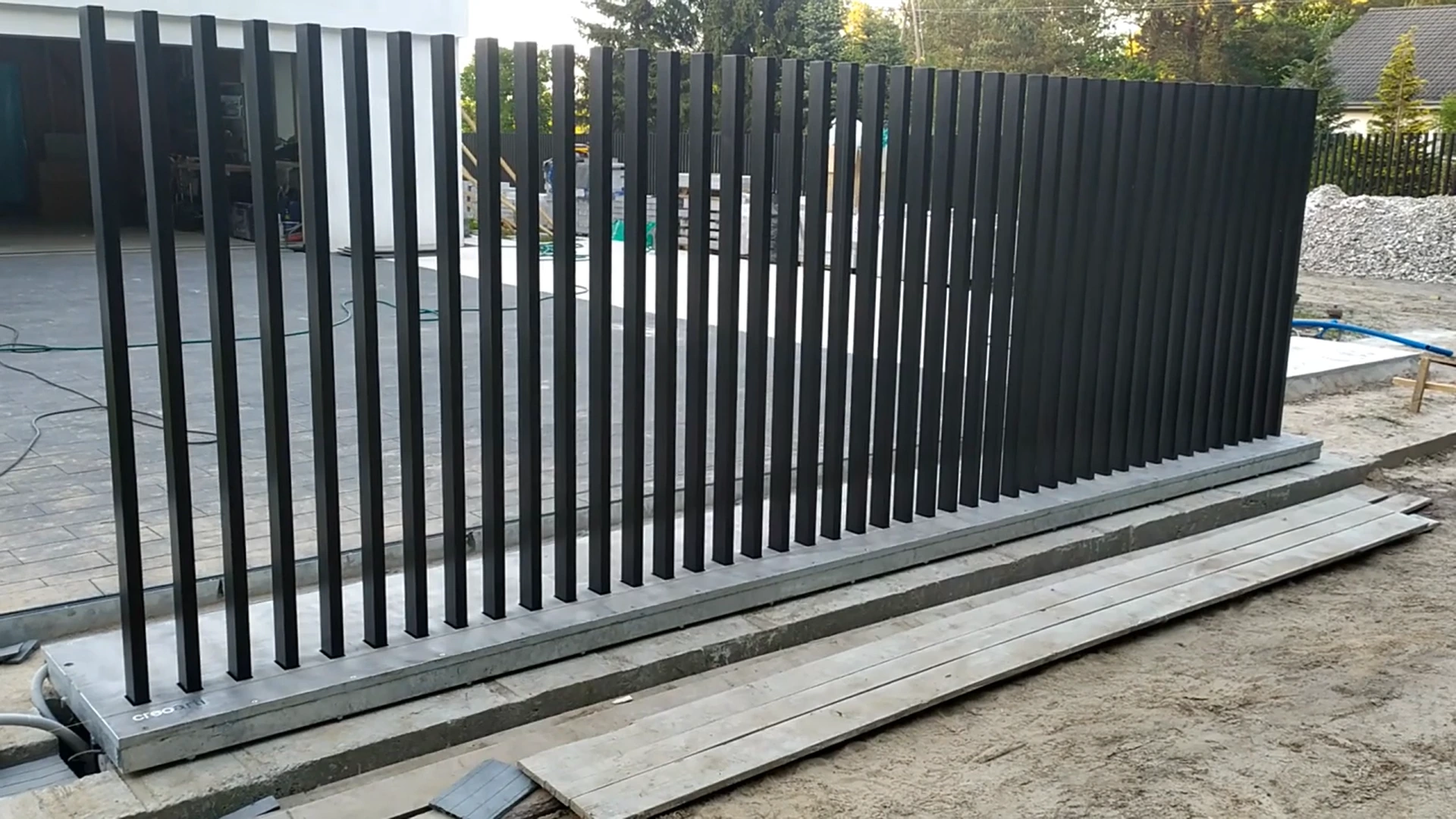

Aus technischer Sicht bietet dieser Tortyp eine große Freiheit bei der Wahl von Material und Form. Das aus dem Boden ausfahrbares Tor wird aus Profilen mit beliebigem Querschnitt gefertigt, vom Standardmaß 6 × 4 cm über breitere Paneele, beispielsweise 5 × 50 cm, bis hin zu einer vollständig geschlossenen Füllung ohne jegliche Zwischenräume. Die Wahl des Profils hängt dabei nicht nur von der Ästhetik ab, sondern auch von dem Gewicht, das der Antrieb tragen und das Gegengewicht ausgleichen muss. Ein solches versinkendes Tor muss außerdem nicht nur als gerade Konstruktion ausgeführt werden – es kann ebenso an einem Hang oder sogar in einem leichten Bogen gefertigt werden, wodurch sich bei Einfahrten mit unebenem Gelände ein Problem lösen lässt, das bei einem klassischen Schiebetor kompliziert wäre. Genau diese konstruktive Variabilität ist einer der Hauptgründe, warum sich Investoren auch bei ungewöhnlichen Grundstücken für diese Lösung entscheiden.

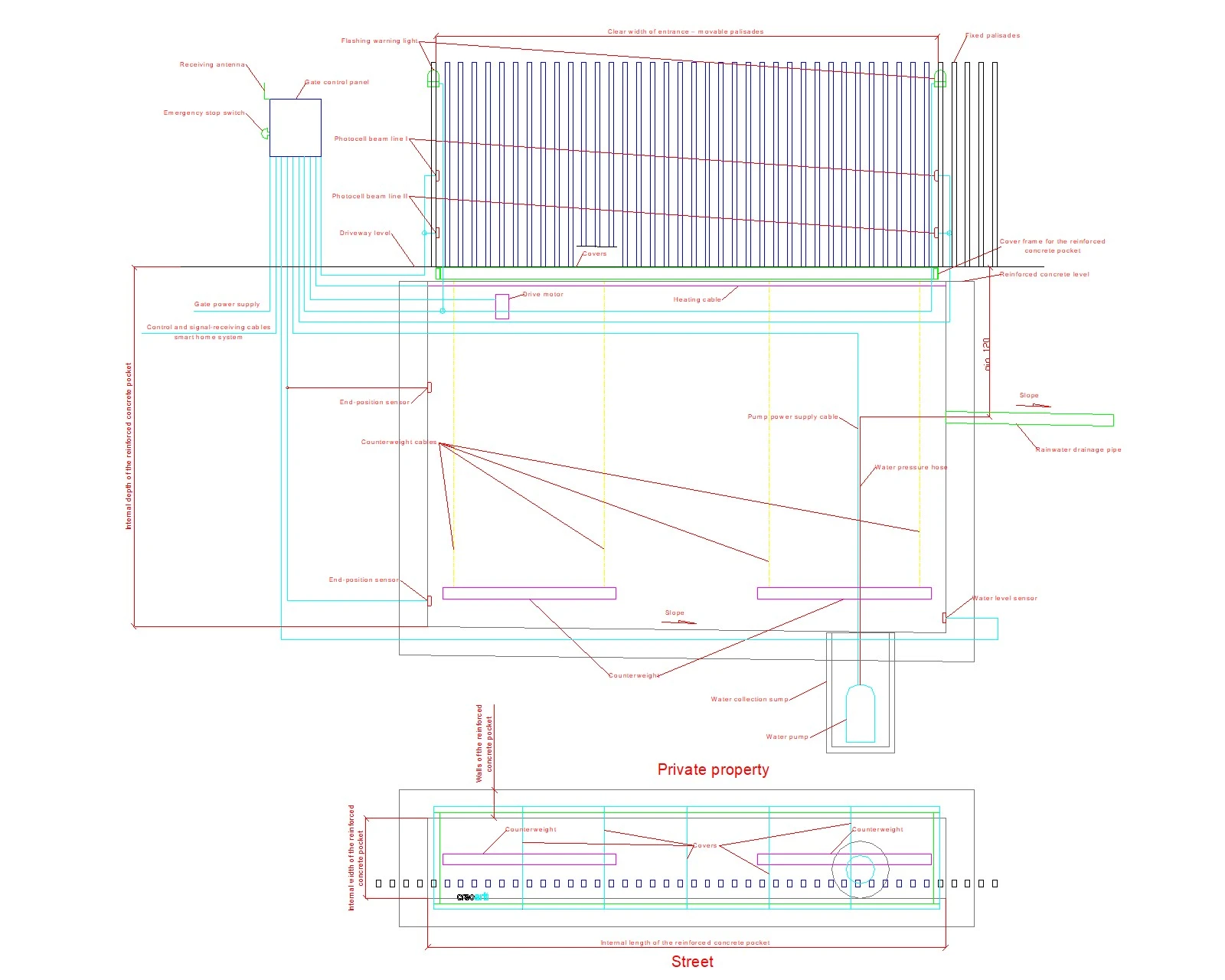

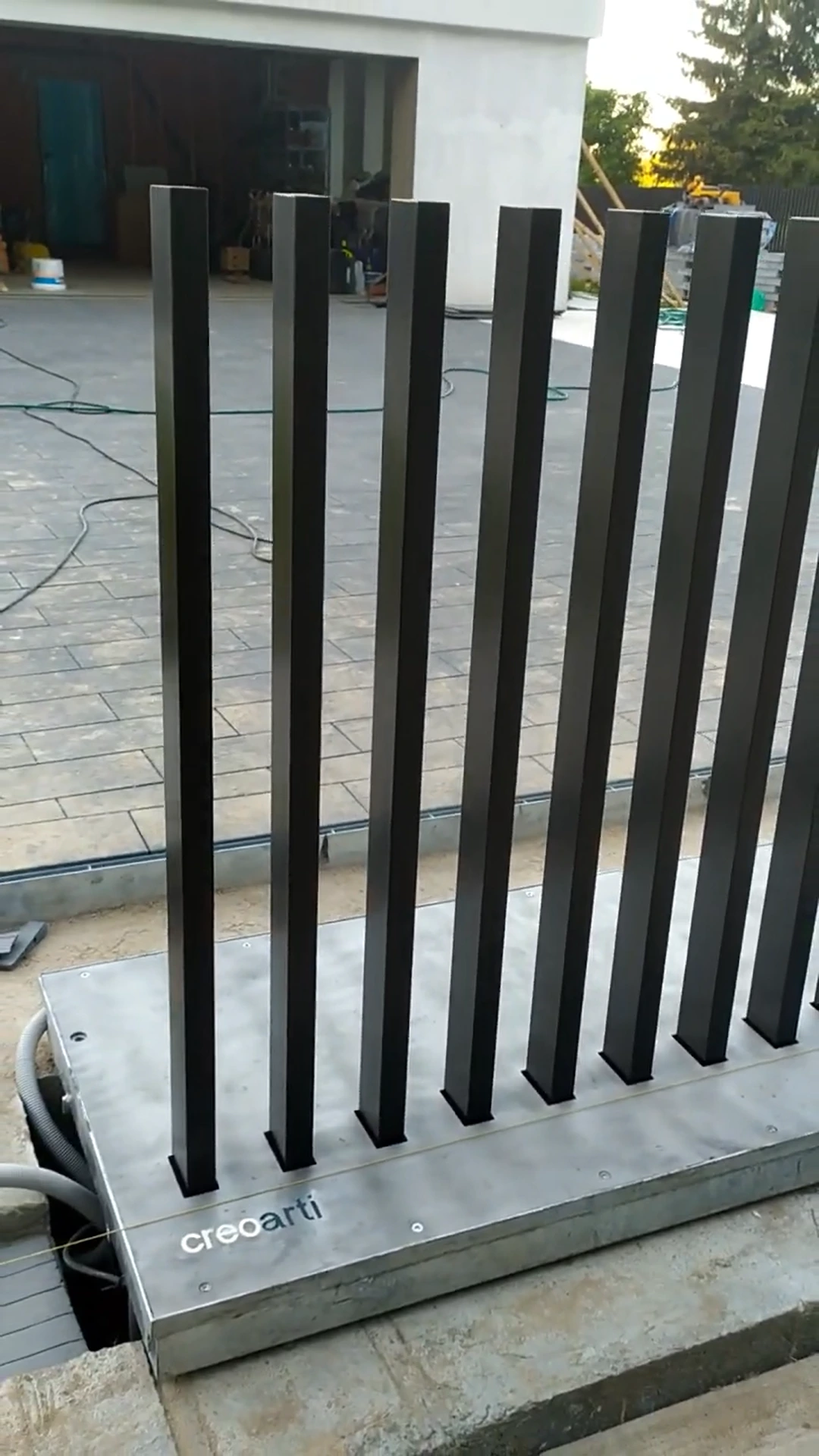

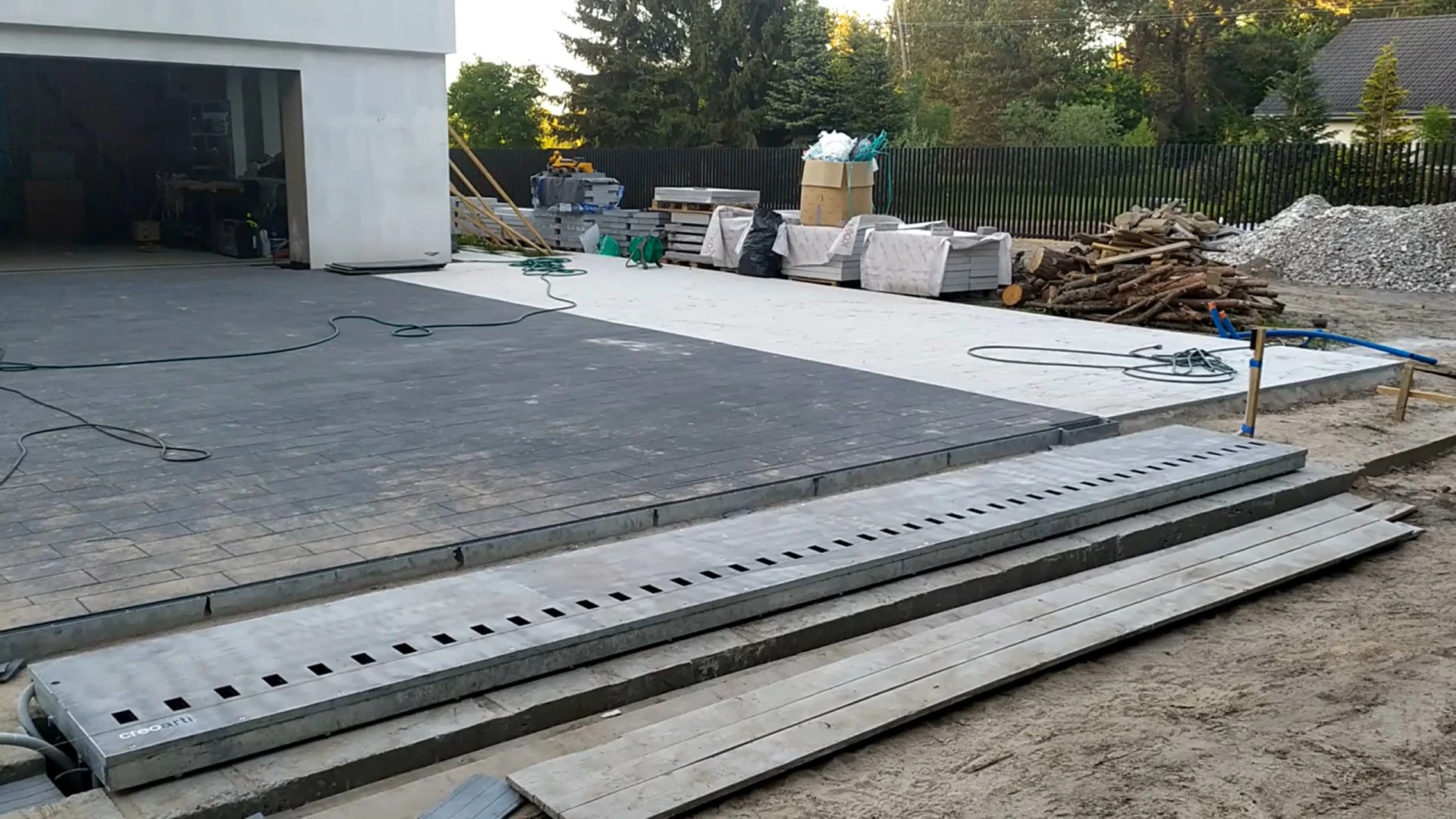

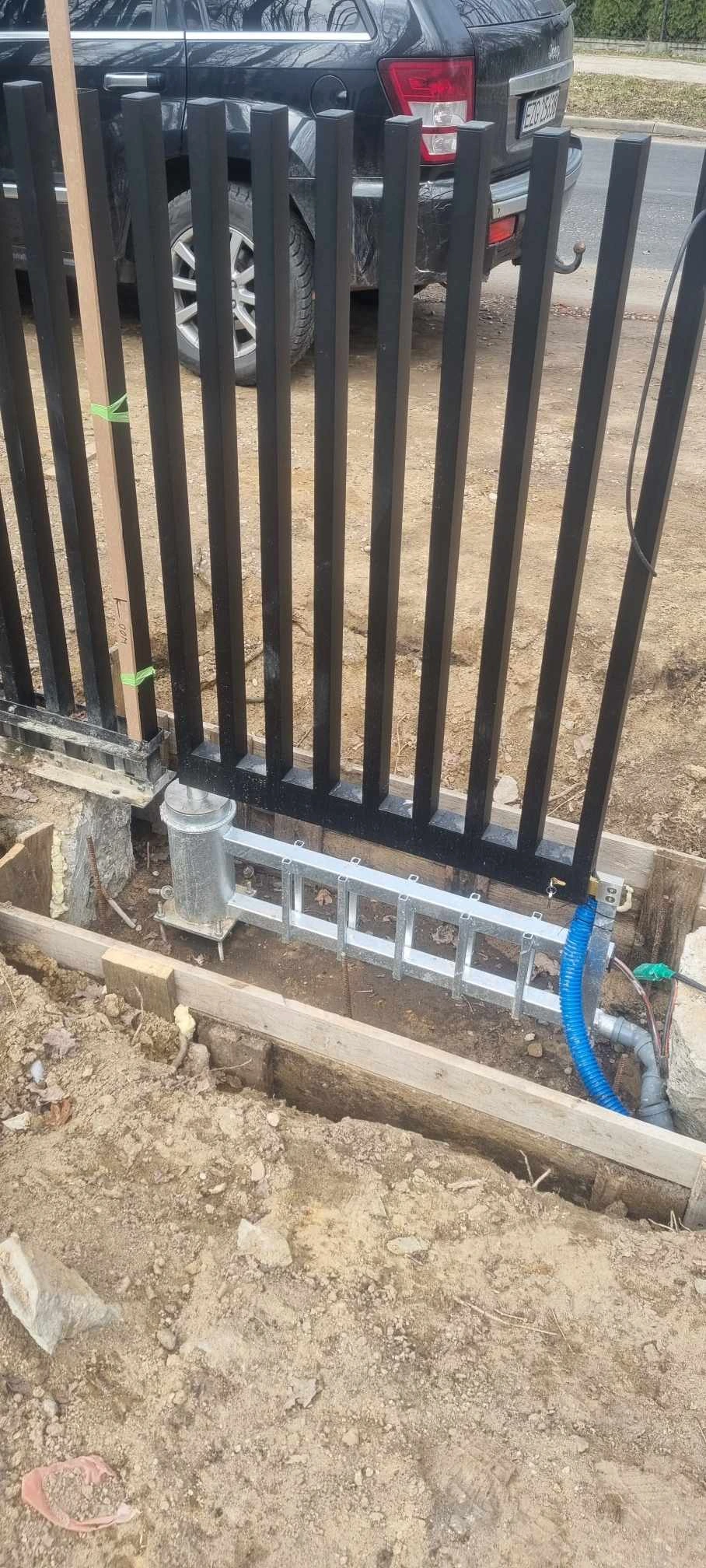

Die eigentliche Realisierung erfordert jedoch die Berücksichtigung umfangreicher Erdarbeiten, die bereits vor Abschluss der Geländegestaltung des Gartens geplant werden müssen. Das in den Boden einsinkendes Tor verschwindet im geschlossenen Zustand nämlich nicht einfach unter der Oberfläche, sondern wird in einer speziell geplanten Stahlbetonkapsel untergebracht, deren Abmessungen exakt den Maßen des Torflügels und der beweglichen Teile des Mechanismus entsprechen müssen. Ein mechanisiertes versenkbares Tor erfordert, dass die Innenbreite dieser Kapsel der Breite des Torflügels zuzüglich 30 bis 40 cm entspricht, wobei dieser Raum für Führungselemente und seitliches Spiel benötigt wird. Ein automatisch ausfahrbares Tor hat außerdem eine Kapseltiefe, die sich aus der Höhe ergibt, bis zu der der Flügel über das Gelände ragen soll – zu dieser Höhe kommen je nach Ausführung und Antriebstyp weitere 70 bis 150 cm hinzu. Ein im Untergrund versenkbares Tor hat dagegen eine standardisierte dritte Abmessung der Kapsel von 70 cm, unabhängig von der Breite oder Höhe des eigentlichen Tores. Zur besseren Vorstellung lässt sich ein konkretes Beispiel nennen: Ein Tor mit einer Ausfahrhöhe von 170 cm und einer Einfahrtsbreite von 4 m benötigt eine Kapsel mit Innenmaßen von ungefähr 4,4 × 3,0 × 0,7 m, was in der Praxis dem Volumen eines kleineren unterirdisch eingebauten Raumes entspricht. In diesen relativ kleinen Raum müssen dabei nicht nur der Torflügel selbst, sondern auch weitere technische Komponenten passen. Das Teleskopisches Tor im Boden muss sich daher die Kapsel mit dem Gegengewicht, der Wasserablaufpumpe, der Antriebseinheit und nicht zuletzt auch dem Monteur teilen, der dort die Montage oder spätere Wartung durchführt – entsprechend bleibt tatsächlich nicht viel Platz übrig, und jeder Zentimeter zählt bereits in der Planungsphase.

Die Konstruktion der Kapsel muss sowohl dem Druck des umgebenden Erdreichs als auch der Belastung durch den Fahrzeugverkehr in ihrer Umgebung standhalten. Das gate that disappears into the ground benötigt daher eine Wandstärke von 15 bis 30 cm, wobei es sich um eine bewehrte Konstruktion handelt, die anschließend ähnlich wie das Fundament eines Gebäudes mit Beton ausgegossen wird. Das disappearing driveway gate kann diese Kapsel entweder direkt vor Ort auf der Baustelle gegossen bekommen oder als fertiges Fertigteil eines spezialisierten Unternehmens für Stahlbetonkonstruktionen eingesetzt werden. Beide Varianten haben ihre Berechtigung, und die Wahl zwischen ihnen hängt häufig von der Verfügbarkeit der entsprechenden Technik auf der Baustelle ab. Das automatic lowering gate wird bei solchen Realisierungen am häufigsten mit einer direkt vor Ort gegossenen Kapsel ausgeführt, da dies in der Praxis eine präzisere Anpassung an die konkreten Grundstücksbedingungen und eventuelle Unebenheiten des Geländes ermöglicht.

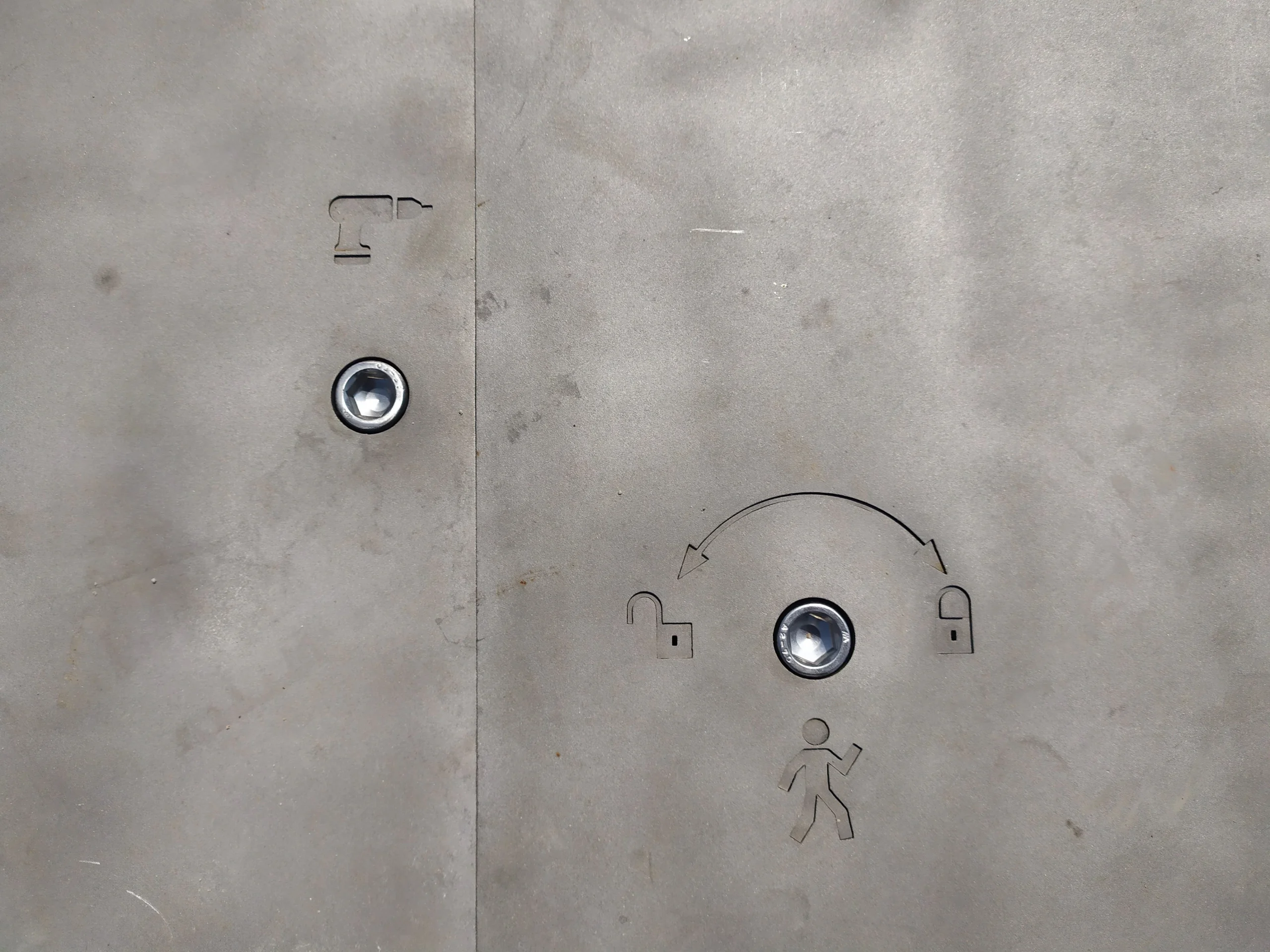

Ein wichtiger Bestandteil des gesamten Systems ist auch die Art und Weise, wie sich das Tor bei einem Stromausfall oder einer Störung des Antriebs verhält. Das vertical retractable gate verfügt über ein Gegengewicht, das so ausgelegt ist, dass der Torflügel in einer solchen Situation ohne großen Kraftaufwand manuell wieder in die Kapsel abgesenkt werden kann, sodass die Einfahrt nicht über längere Zeit blockiert bleibt. Ein retractable gate mit einer Einfahrtsbreite von bis zu 4 m, gefertigt aus leichten Aluminiumprofilen, lässt sich außerdem ohne größere Schwierigkeiten vollständig von Hand absenken und herausziehen, und zwar mithilfe eines speziellen Hakens, der gerade zum Herausziehen des Tores aus der Kapsel vorgesehen ist. Bei schwereren Ausführungen, bei denen die manuelle Bedienung nicht mehr so einfach ist, kommt eine andere Lösung zum Einsatz. Ein gate pop up wird bei solchen schwereren Konstruktionen mithilfe eines speziellen Aufsatzes über das Gelände angehoben, der an einer handelsüblichen Bohrmaschine montiert wird und dadurch den für die Bedienung erforderlichen Kraftaufwand deutlich reduziert. Ein fence pop up entspricht hinsichtlich der für die Bewegung erforderlichen Kraft ungefähr der Kraft, die bei einem Schiebetor mit einer doppelt so breiten Einfahrt aufgebracht werden muss. Dieses Verhältnis ist nicht zufällig. Ein retractable fence system hat nämlich insgesamt ungefähr das doppelte Gewicht eines Schiebetores gleicher Breite aus demselben Material, da zum Gesamtgewicht nicht nur der eigentliche Torflügel, sondern auch das Gegengewicht gehört, das einen wesentlichen Bestandteil des Mechanismus darstellt.

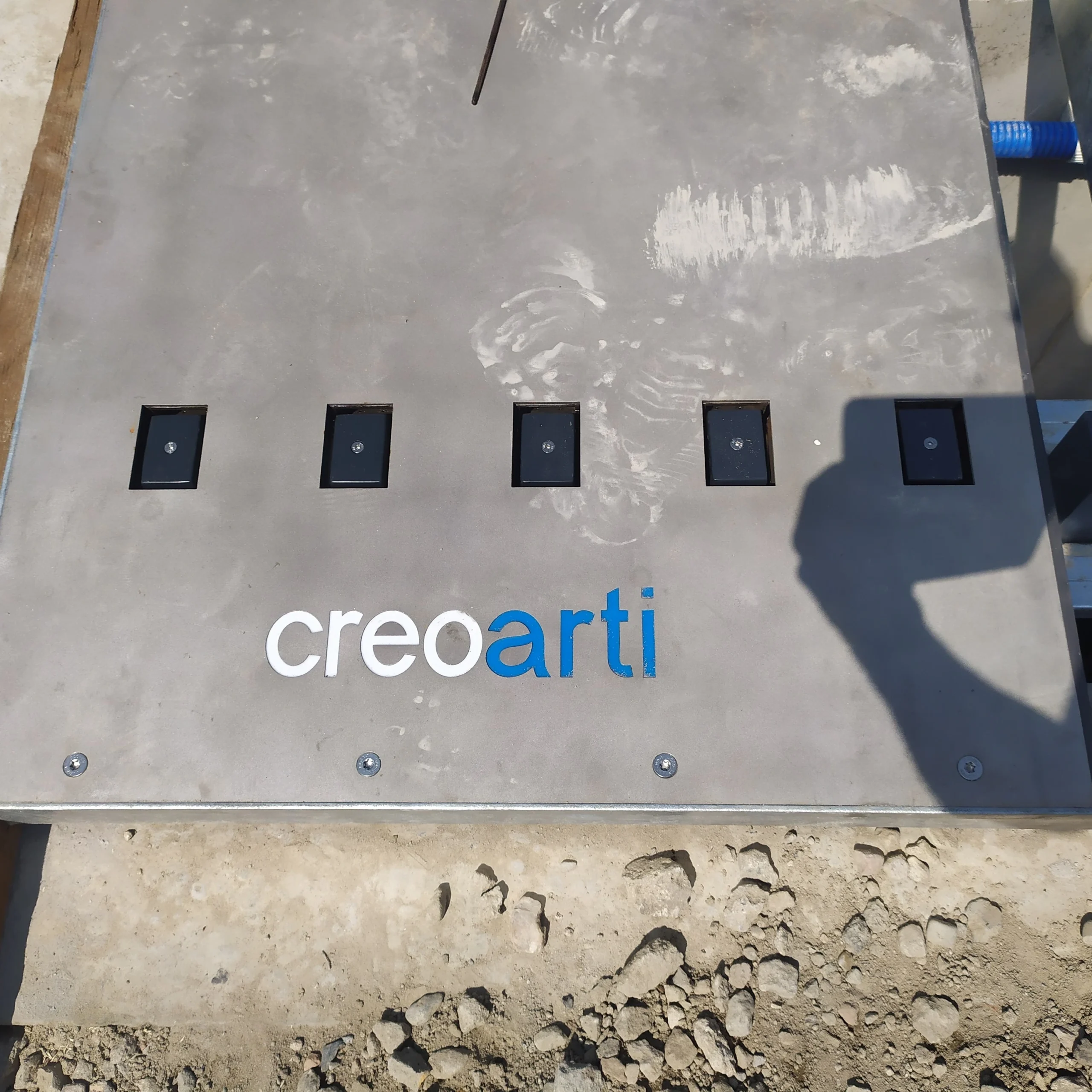

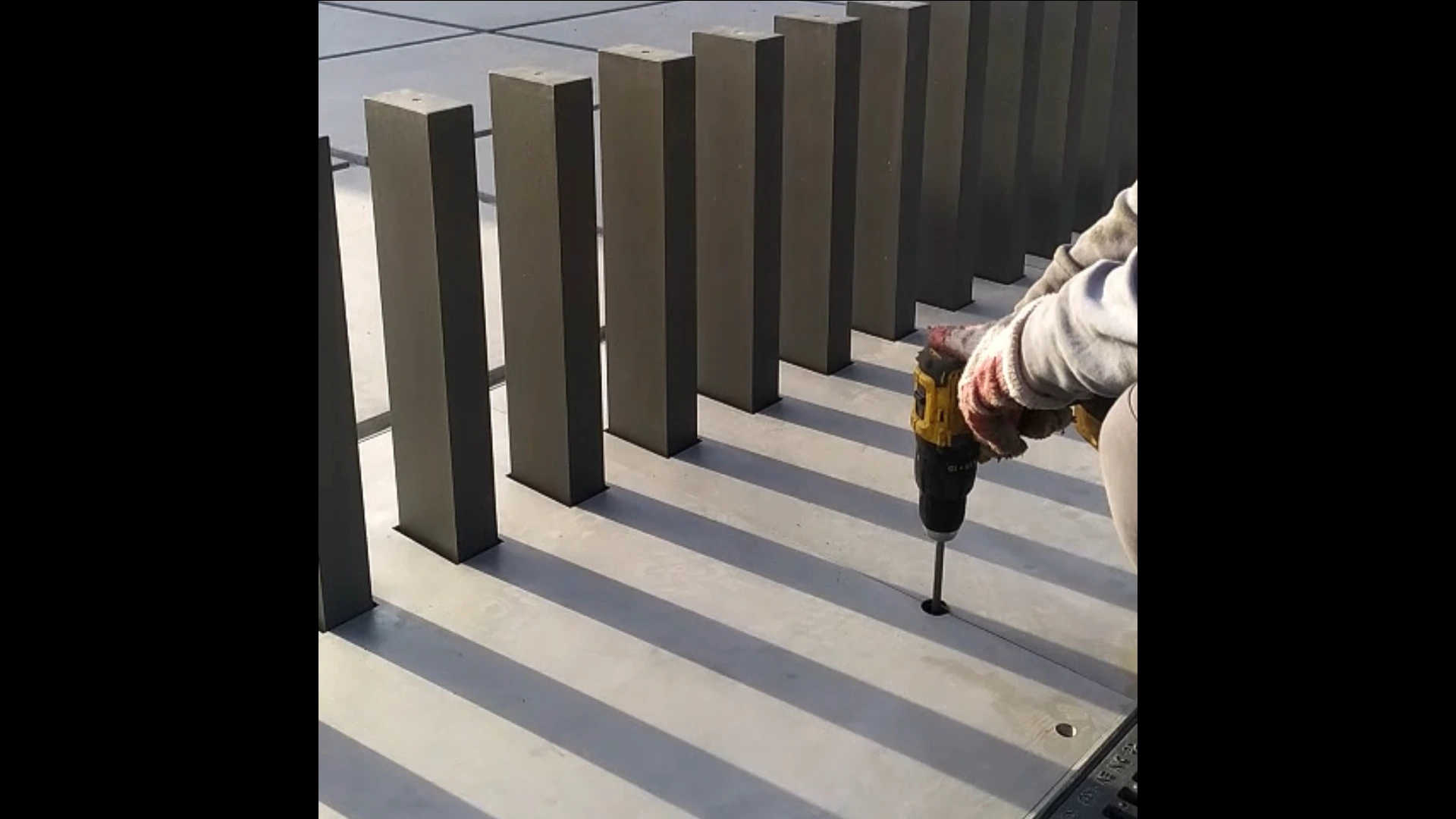

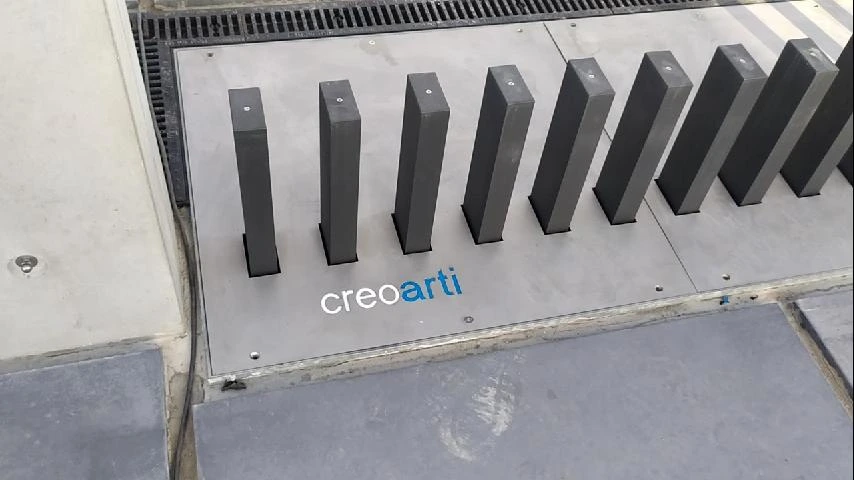

Der Betrieb des Tores unter realen Bedingungen bringt auch praktische Fragen mit sich, die die regelmäßige Wartung betreffen. Das bodenversenkbares Tor kann sich bei der Einfahrt über sandige oder geschotterte Wege mit dem Problem konfrontiert sehen, dass feiner Sand oder kleine Steinchen auf den Reifen bis zur Öffnung in der Abdeckplatte gelangen. Ein Tor mit unterirdischem Antrieb kann dadurch mit der Zeit eine leicht zerkratzte Palisadenverkleidung aufweisen, was jedoch kein grundlegendes Problem darstellt, da die Palisade demontiert und in einer Fachwerkstatt neu lackiert werden kann. Für Eigentümer, die eine schnelle Lösung sicherstellen möchten, gibt es auch eine einfachere Variante. Ein automatisch verborgenes Tor kann beispielsweise einige zusätzliche lackierte Palisadenprofile als Reserve bereithalten, die bei Bedarf schnell gegen beschädigte Elemente ausgetauscht werden können, ohne auf Lackierarbeiten warten zu müssen. Das gesamte System erfordert außerdem, dass die Einfahrt möglichst sauber gehalten wird, und es wird empfohlen, mindestens einmal im Jahr, vorzugsweise nach dem Ende der Wintersaison, das gesamte Rollensystem gründlich von Verunreinigungen zu reinigen.

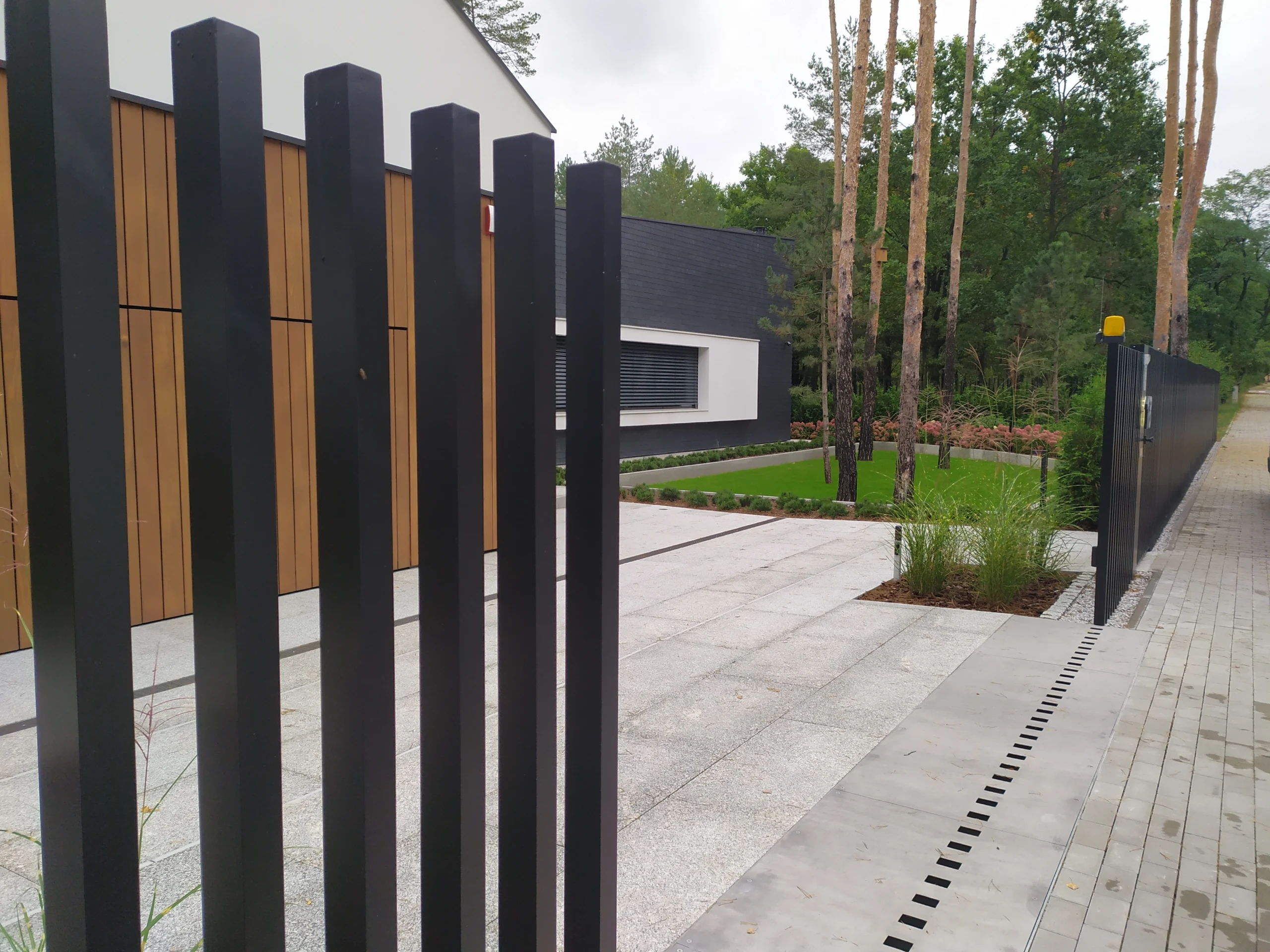

Die Frage nach dem Niederschlagswasser gehört zu den Themen, die Interessenten an diesem Tortyp unmittelbar nach der Preisfrage am häufigsten stellen. Das aus dem Boden aufsteigendes Tor leitet Regenwasser mithilfe einer Pumpe aus der Kapsel ab, die sich in einem speziellen Sammelbehälter am Boden der Konstruktion befindet. Ein in die Oberfläche integriertes Tor leitet das auf diese Weise abgepumpte Wasser zu einem Regenwasserablauf in der Nähe des Tores, von wo aus es weiter frei abfließen kann, beispielsweise direkt in die Regenwasserkanalisation der Straße. Bei Grundstücken mit einer abschüssigen Einfahrt muss noch ein weiteres Detail berücksichtigt werden. Das in der Oberfläche verborgenes Tor an einem solchen Hang erfordert je nach Richtung des Wasserzuflusses eine zusätzliche lineare Entwässerung, damit möglichst wenig Niederschlagswasser in die Stahlbetonkapsel gelangt und die Pumpe dadurch nicht unnötig belastet wird. Diese Maßnahme wird individuell entsprechend der konkreten Neigung und Ausrichtung der Einfahrt geplant. Das Tor des „Retractable Gate“-Systems verfügt aus einem ähnlichen Grund unter den Abdeckplatten über integrierte Heizbänder, die automatisch über einen Temperatursensor eingeschaltet werden, sobald die Temperatur unter 5 °C fällt. Ein im Boden verborgenes Tor friert dank dieser Maßnahme nicht im Rollenmechanismus ein, und gleichzeitig bleiben die Abdeckplatten schneefrei, was den normalen Betrieb in den Wintermonaten erleichtert.

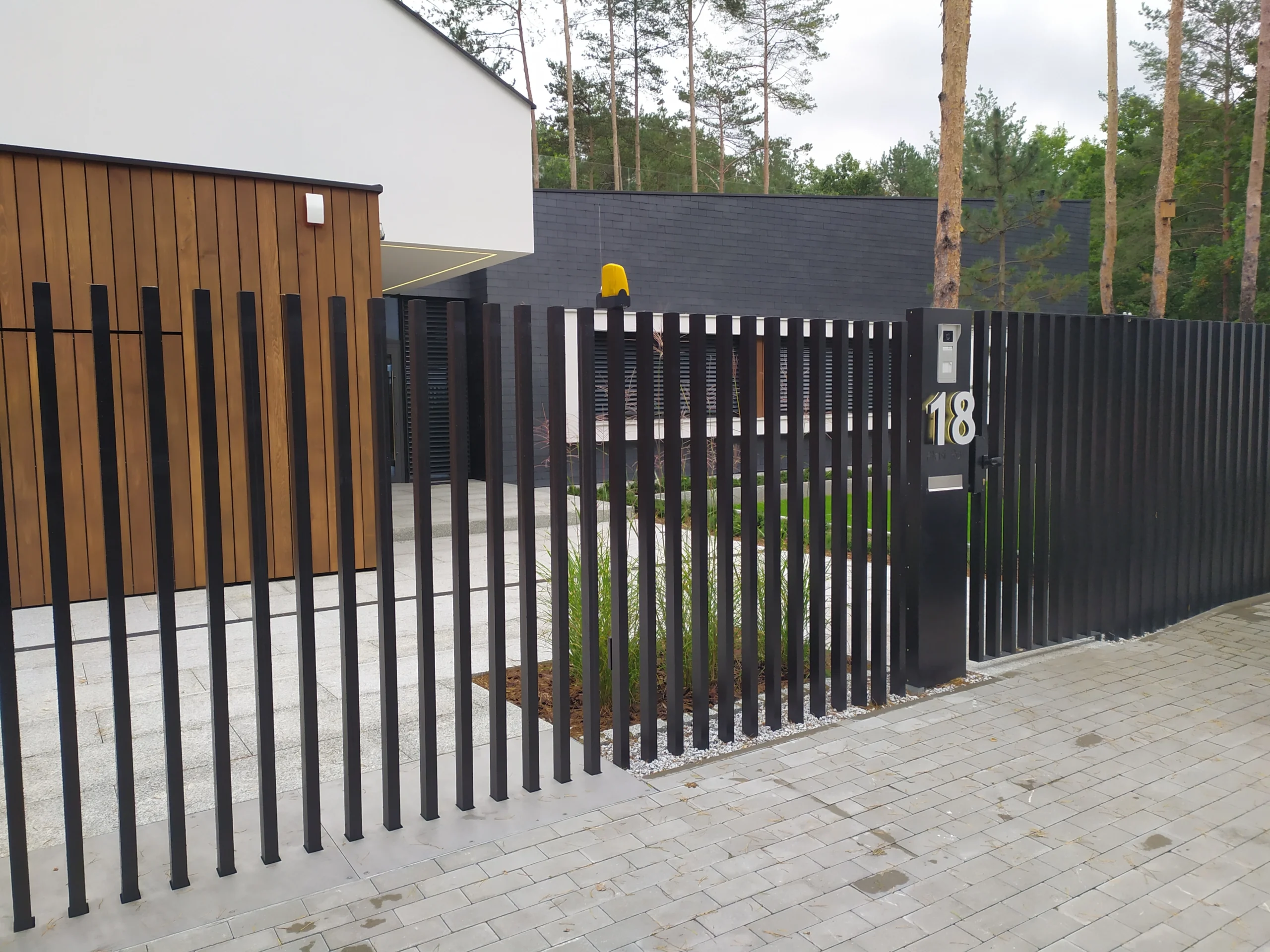

Die Betriebssicherheit ist ein Bereich, der bei keinem automatischen Tor außer Acht gelassen werden darf. Ein verschwindendes Tor verfügt über dieselben Sicherheitseinrichtungen wie ein klassisches Schiebetor, insbesondere Lichtschranken, die die Bewegung des Torflügels stoppen, sobald sich ein Hindernis im lichten Bereich der Einfahrt befindet. Das nach dem Öffnen unsichtbares Tor ist zusätzlich mit einer Signalleuchte ausgestattet, die auf die aktuelle Bewegung des Tores hinweist, unabhängig davon, ob es sich um das Ausfahren oder das Einfahren handelt. Ein im Boden versenkbares Einfahrtstor sollte daher erst durchfahren werden, nachdem die Signalleuchte erloschen ist, ähnlich wie bei anderen automatischen Tortypen. Die Sicherheitslogik entspricht somit den allgemein verwendeten Systemen, ist jedoch an die spezifische Bewegungsrichtung des Torflügels angepasst.

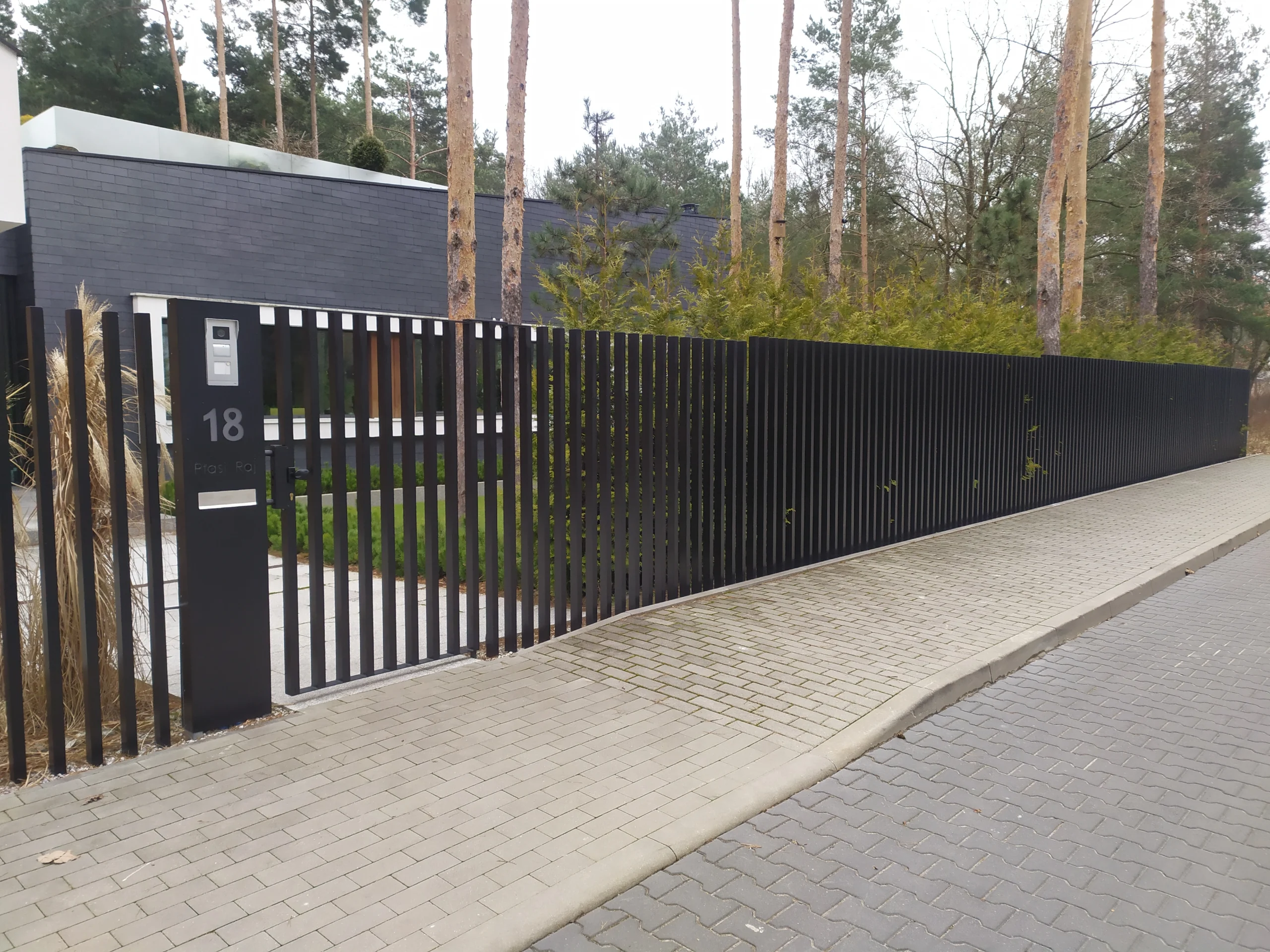

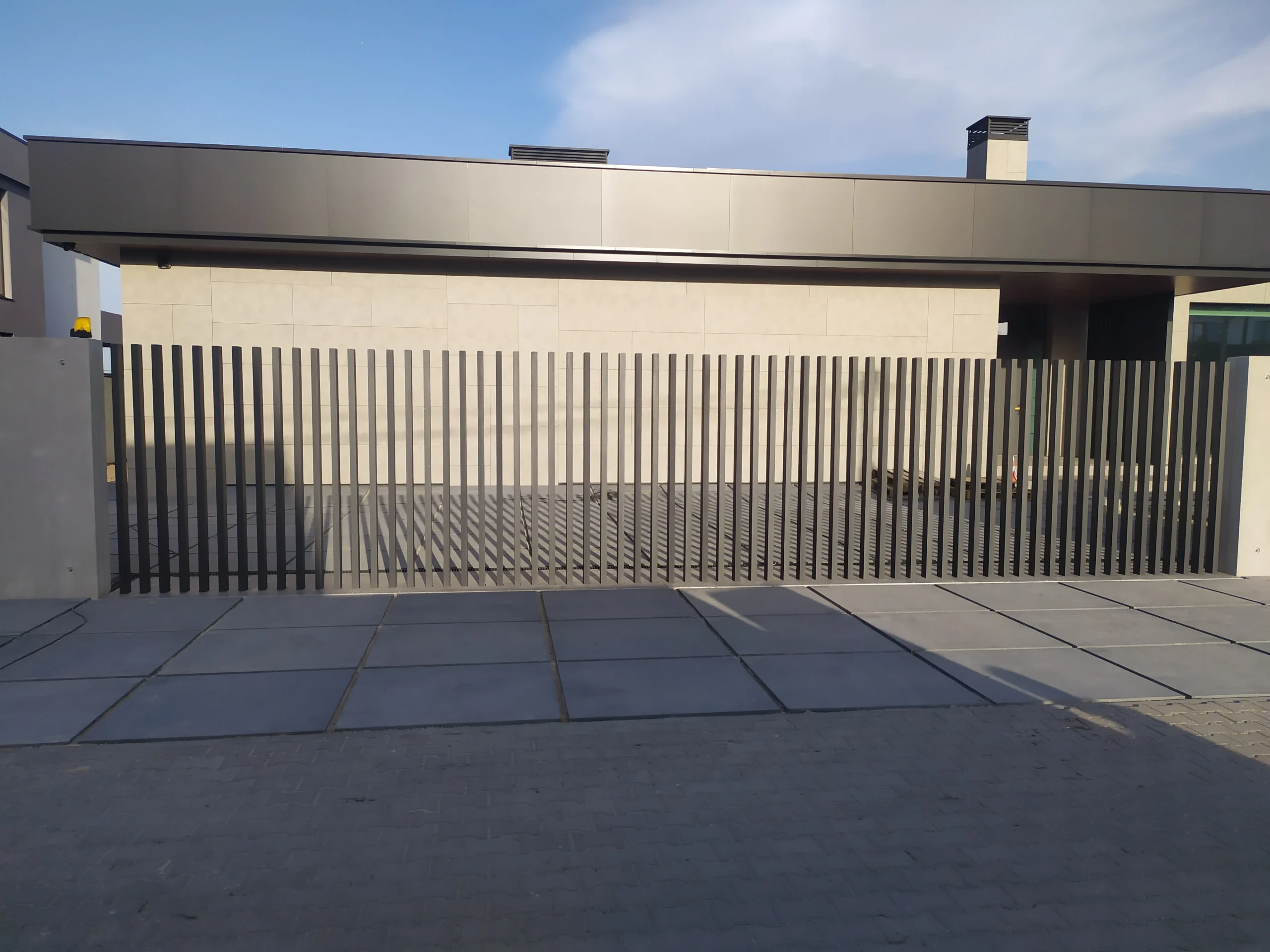

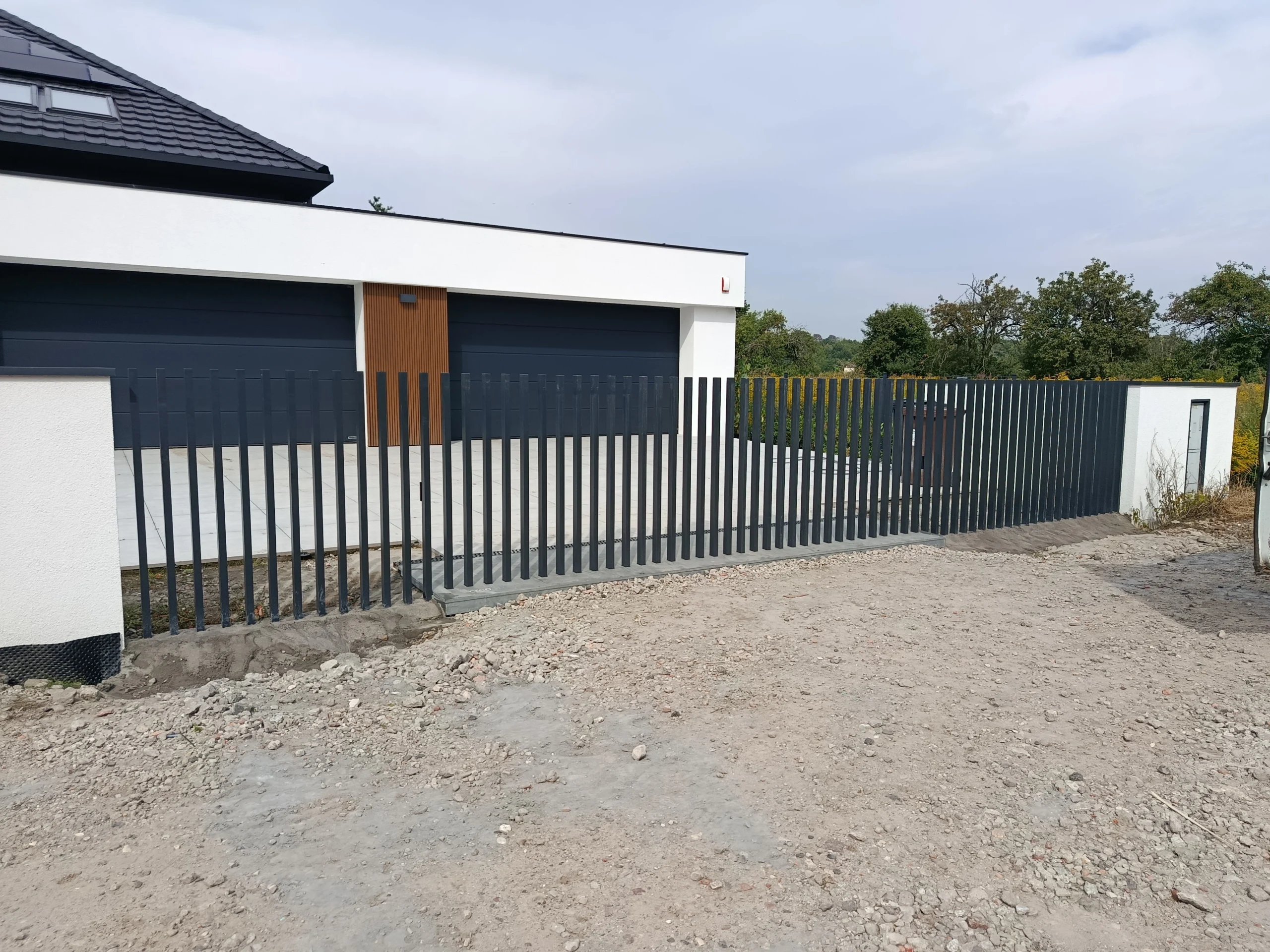

Das Erscheinungsbild des Tores im geschlossenen Zustand ist einer der Hauptgründe dafür, warum diese Lösung bei Neubauten immer häufiger eingesetzt wird. Das modernes ausfahrbares Tor ist vor allem deshalb beliebt, weil es im geschlossenen Zustand weder die Grundstückslinie noch den Blick von der Straße beeinträchtigt. Ein futuristisches Tor für das Grundstück wird aus diesem Grund häufig auch bei Neubauten mit ausgeprägter minimalistischer Architektur eingesetzt, bei denen ein klassisches Schiebe- oder Flügeltor den Gesamteindruck optisch stören würde. Ein designertor im Boden verborgen eignet sich jedoch ebenso gut für ältere Grundstücke, die gerade renoviert werden und deren Eigentümer einen ebenso klaren und modernen Eindruck der Einfahrt wie bei Neubauten erreichen möchten. Ein niedriges Profil bei geschlossenem Zustand ist daher eine typische Lösung für repräsentative Einfahrten, bei denen besonderer Wert darauf gelegt wird, dass die Technik auf den ersten Blick nicht sichtbar ist.

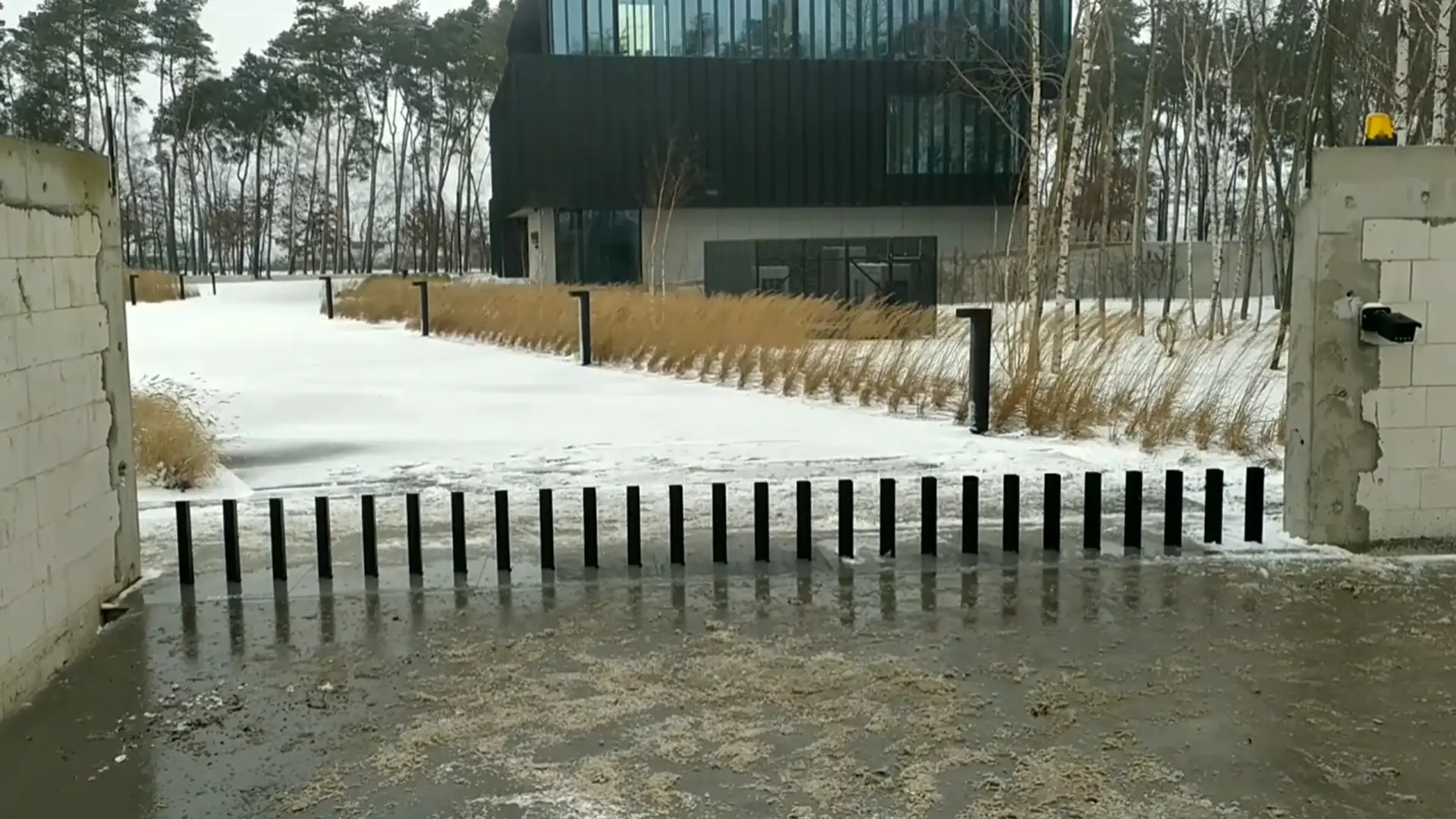

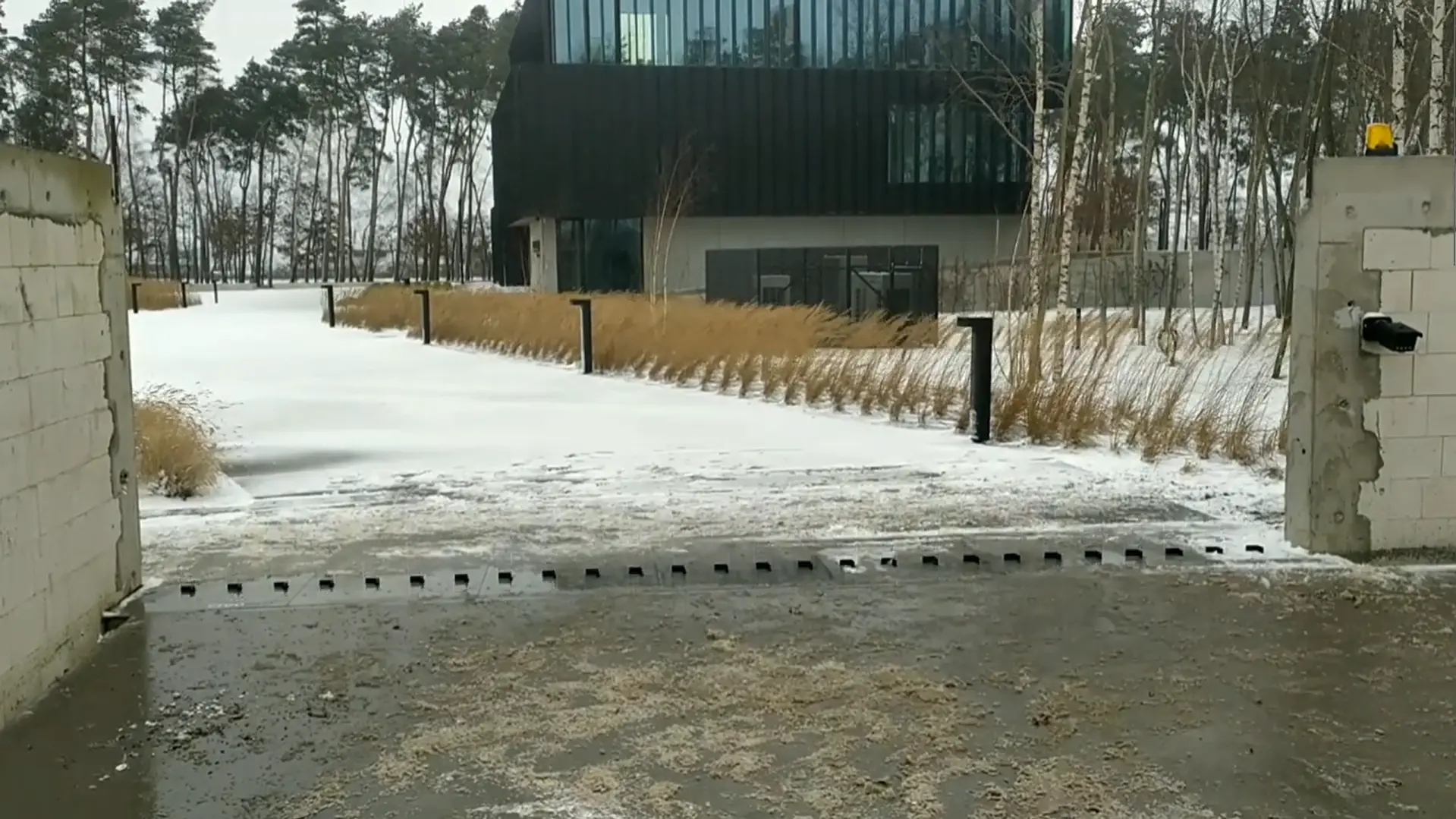

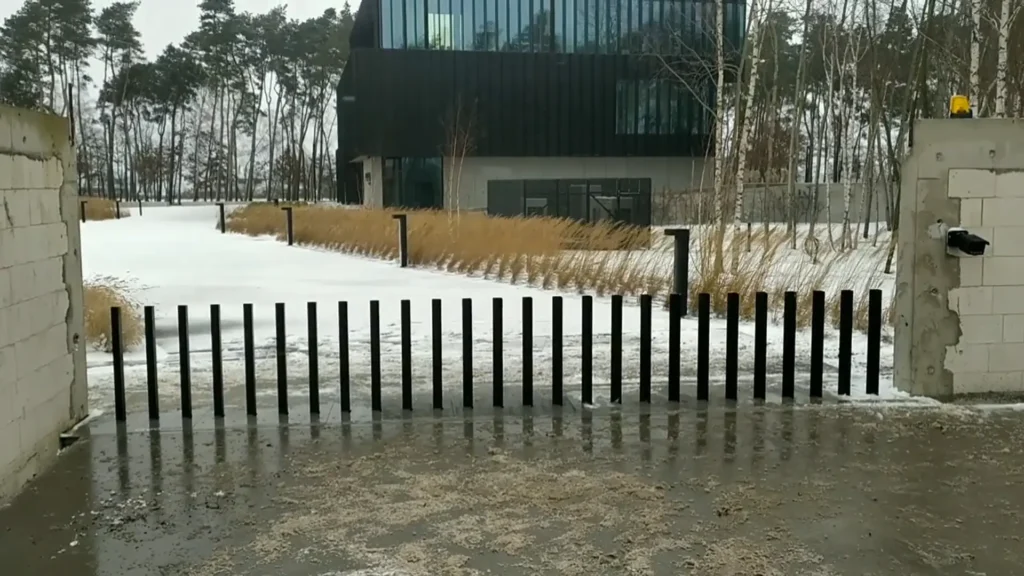

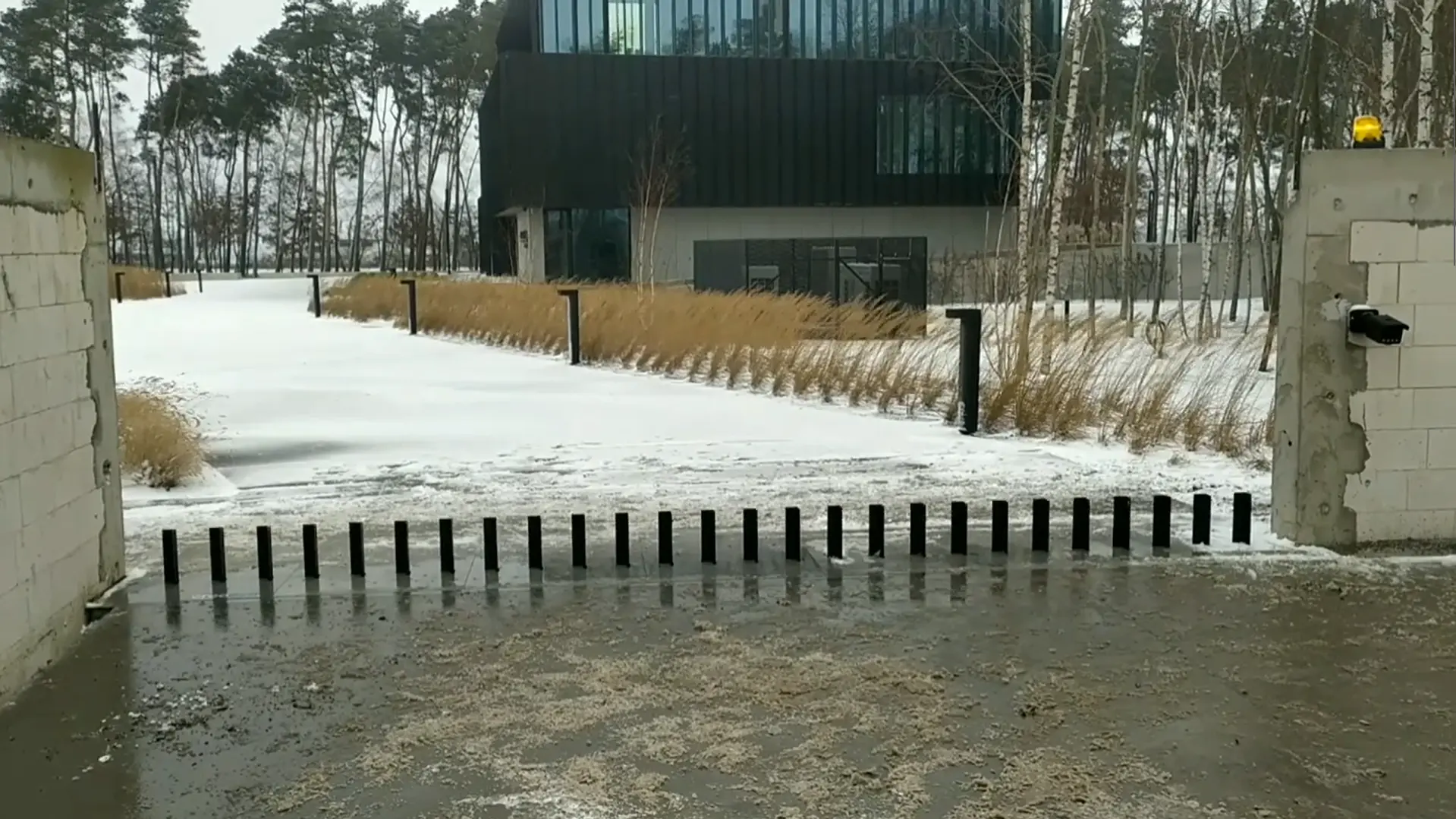

Dieser ästhetische Effekt hat auch praktische Auswirkungen auf die Gestaltung des Bereichs rund um das Tor. Ein solches verschwindendes Tor wird in vielen Fällen vor allem deshalb gewählt, weil es nach dem Öffnen überhaupt nicht über dem Gelände sichtbar ist und somit keinen seitlichen Raum neben der Einfahrt beansprucht. Ein solches System beeinträchtigt dadurch weder den Blick auf die Fassade des Hauses noch auf den umliegenden Garten, was insbesondere Eigentümer kleiner Grundstücke zu schätzen wissen, bei denen seitliche Pfeiler oder ein versetzter Flügel eines klassischen Tores wertvollen Platz beanspruchen würden. Aus konstruktiver Sicht ist das gesamte System relativ komplex. Ein verstecktes Torsystem umfasst sowohl den eigentlichen Torflügel als auch das Gegengewicht, die Antriebseinheit und die Pumpe, die gemeinsam in einer einzigen Kapsel untergebracht sind. Ein automatisch verborgenes Tor funktioniert vom Öffnen bis zum vollständigen Schließen ohne Bedienereingriff, einschließlich eines möglichen Wasserabflusses oder des Einschaltens der Heizbänder.

Pohon takové brány může být řešen více způsoby, a volba se odvíjí od konkrétních podmínek na pozemku. Brána s hydraulickým pohonem je jedním z možných řešení vedle standardního elektromechanického systému, přičemž hydraulický pohon se často volí u těžších nebo delších křídel. Mechanismus podzemní brány je navíc navržen tak, aby zůstal přístupný pro pravidelný servis přímo v kapse, aniž by bylo nutné rozebírat okolní terén nebo dlažbu. Systém skryté brány je z tohoto pohledu vhodný i pro pozemky s omezeným prostorem u vjezdu, protože křídlo v otevřeném stavu nezabírá místo po stranách, na rozdíl od křídlových bran, které vyžadují prostor pro rozevření.

Typ pozemku a charakter stavby přitom hrají při výběru brány důležitou roli. Brána pro luxusní pozemek bývá často kombinována s dalšími prvky zabezpečení, například automatickou bránou na hlavní vjezd doplněnou kamerovým systémem. Brána pro moderní dům se stejně dobře hodí i k pozemkům s jednoduchým, minimalistickým oplocením, kde by jakákoli viditelná technika působila rušivě. Cena a zkušenosti dalších uživatelů patří mezi témata, na která se zájemci ptají nejčastěji. Brána zasouvací do země cena se odvíjí od šířky vjezdu, zvoleného materiálu profilů i typu pohonu, a proto se v jednotlivých realizacích může výrazně lišit. Klesající brána jak funguje je otázka, kterou zpravidla vysvětlujeme každému zájemci přímo při konzultaci na místě stavby, protože konkrétní odpověď závisí na terénu i na požadavcích investora. Brána vysouvací z podloží navíc před montáží vyžaduje geologický posudek pozemku, zejména kvůli hladině spodní vody, která může ovlivnit návrh čerpacího systému. Automatická podzemní brána se přitom standardně dodává s dvouletou zárukou, stejně jako ostatní výrobky firmy.

Die Erfahrungen bisheriger Nutzer sind häufig ein entscheidender Faktor bei der Auswahl eines Anbieters. Die Meinungen zu im Boden versenkbarem Tor zeigen, dass Kunden vor allem das Erscheinungsbild und die Platzersparnis an der Einfahrt schätzen, während als wichtigstes Thema eher Fragen zur Wartung nach dem Winter genannt werden. Ein System für im Boden versenkbares Tor umfasst die komplette Lieferung, von der Stahlbetonkapsel über den eigentlichen Torflügel bis hin zur Steuereinheit und den Sicherheitseinrichtungen. Die Montage eines im Boden versenkbaren Einfahrtstors führen wir mit eigenen Montageteams durch, von den Erdarbeiten bis zur abschließenden Einstellung der Automatik, wodurch die Qualität jedes einzelnen Arbeitsschrittes fortlaufend kontrolliert werden kann.

Auch nach jahrelangem Betrieb bleibt dieser Konstruktionstyp ein Produkt, bei dem sich das Unternehmen bemüht, die Anforderungen jedes einzelnen Kunden zu erfüllen. Ein im Boden versenkbares Tor ist daher standardmäßig durch eine zweijährige Garantie abgedeckt, die nach gegenseitiger Vereinbarung verlängert werden kann, insbesondere bei Kunden, die anfangs Bedenken gegenüber dieser neuen und weniger gewöhnlichen Lösung haben. Ein im Boden versenkbares Tor mit hydraulischem Antrieb ist eine der Varianten, die wir auf Wunsch des Kunden als Alternative zum standardmäßigen elektromechanischen Antrieb realisieren. Ein hydraulischer Antrieb für versenkbares Tor kann dabei entsprechend den Anforderungen des jeweiligen Projekts eingesetzt werden. Der Hersteller für im Boden versenkbares Tor ist gleichzeitig das Unternehmen, das diese Konstruktion selbst entwickelt hat, und kann dadurch während der gesamten Lebensdauer des Produkts Service und Ersatzteile gewährleisten, ohne von externen Lieferanten abhängig zu sein.
